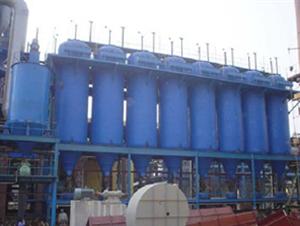

XLCDM型高爐煤氣干法脈沖除塵器詳細內容
一、原理
XLCDM型高爐煤氣干法脈沖除塵器荒煤氣主管來的荒煤氣（260度）經支管進入袋式除塵器的下部箱休,進行機械分離之后,煤氣向上經布袋過濾,微細粉塵附著在濾袋外表面,凈煤氣通過濾袋匯集到上箱體,經凈煤氣支管,主管時入熱風爐等使用.當過濾到_時間后,隨著濾袋表面的粉塵增加,除塵器阻力上升,當阻力上升到_數值時,電氣控制系統發出清灰信號,出口支管氣管從袋口噴入,濾袋急速擴線,濾袋外表面的粉塵被攔落下來,落入下部錐形灰斗,_后一個脈沖閥噴吹結束,除塵器繼續保持靜止?fàn)顟B(tài)。
使筒體內較細的粉塵有一個靜止沉降的過程,此過程結束,出口支管氣動蝶閥和上球閥開啟,除塵器進入正常過濾狀態,同時下部球閥開啟經葉輪給料機,完成了一個箱體的清灰過程,上述過程中各個閥門的開啟與關閉,單箱體相對粉塵濃度的測試,都由PLC系統控制,這樣周而復始的工作,荒煤氣得到凈化。
二、特點
１． 箱體是圓形筒體；
２． 除塵器上部設有防爆閥；
３． 灰斗卸灰裝置下設有儲灰器；
４． 脈沖清灰,壓力氣體采用隋性氣體（氮氧）；
５． 采用長袋低壓脈沖。
XLCDM型高爐煤氣干法脈沖除塵器結構緊湊，強度高，剛性強，密封性好，清灰效果好，操作維修方便，運行安全可靠。
