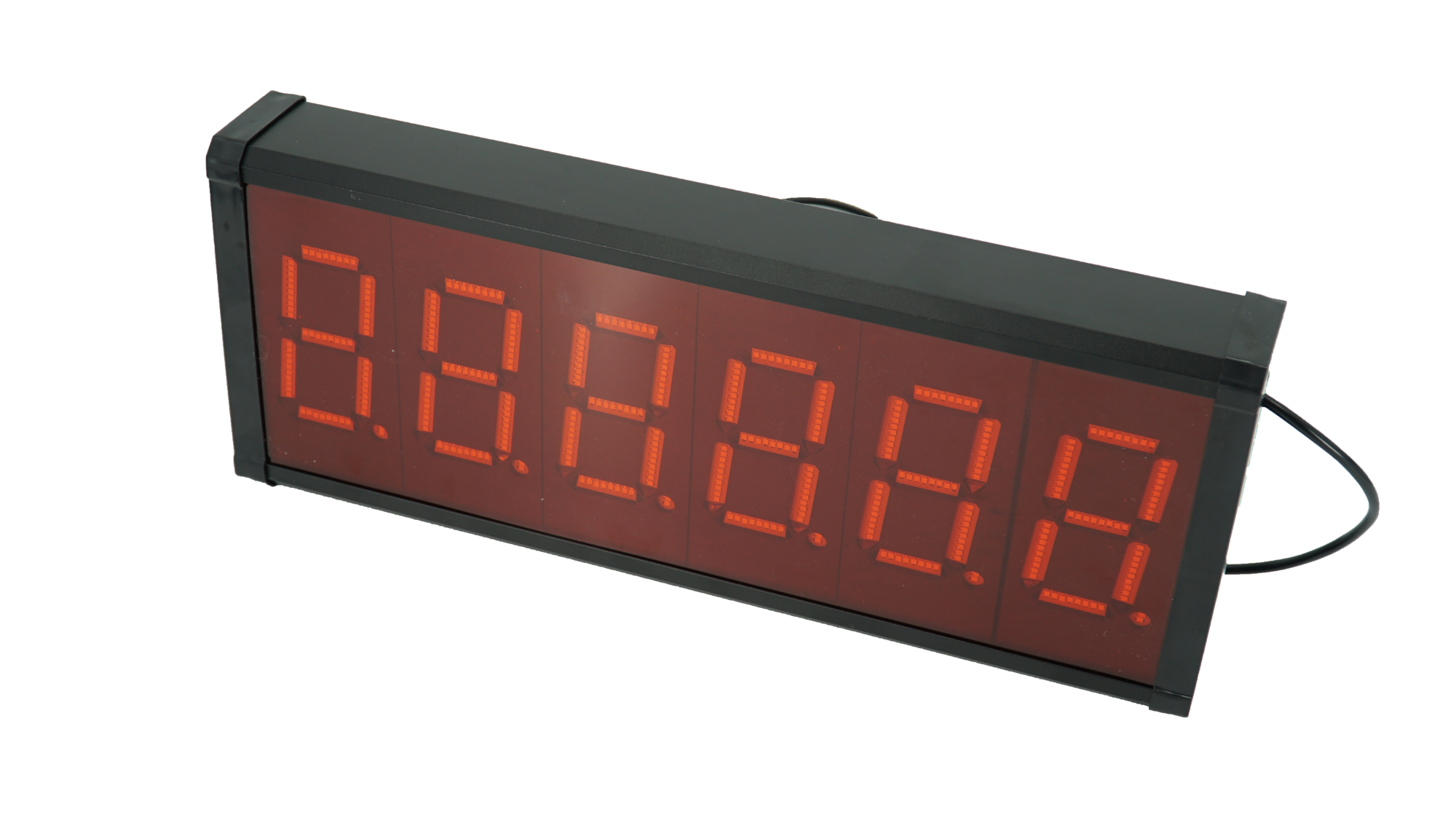

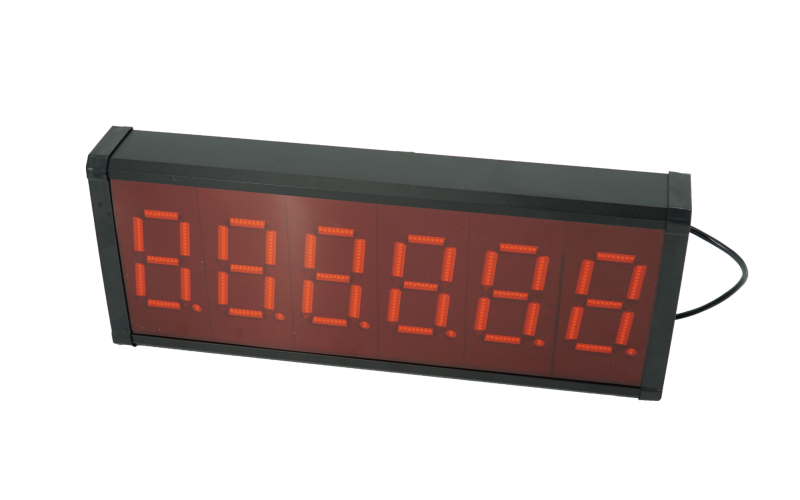

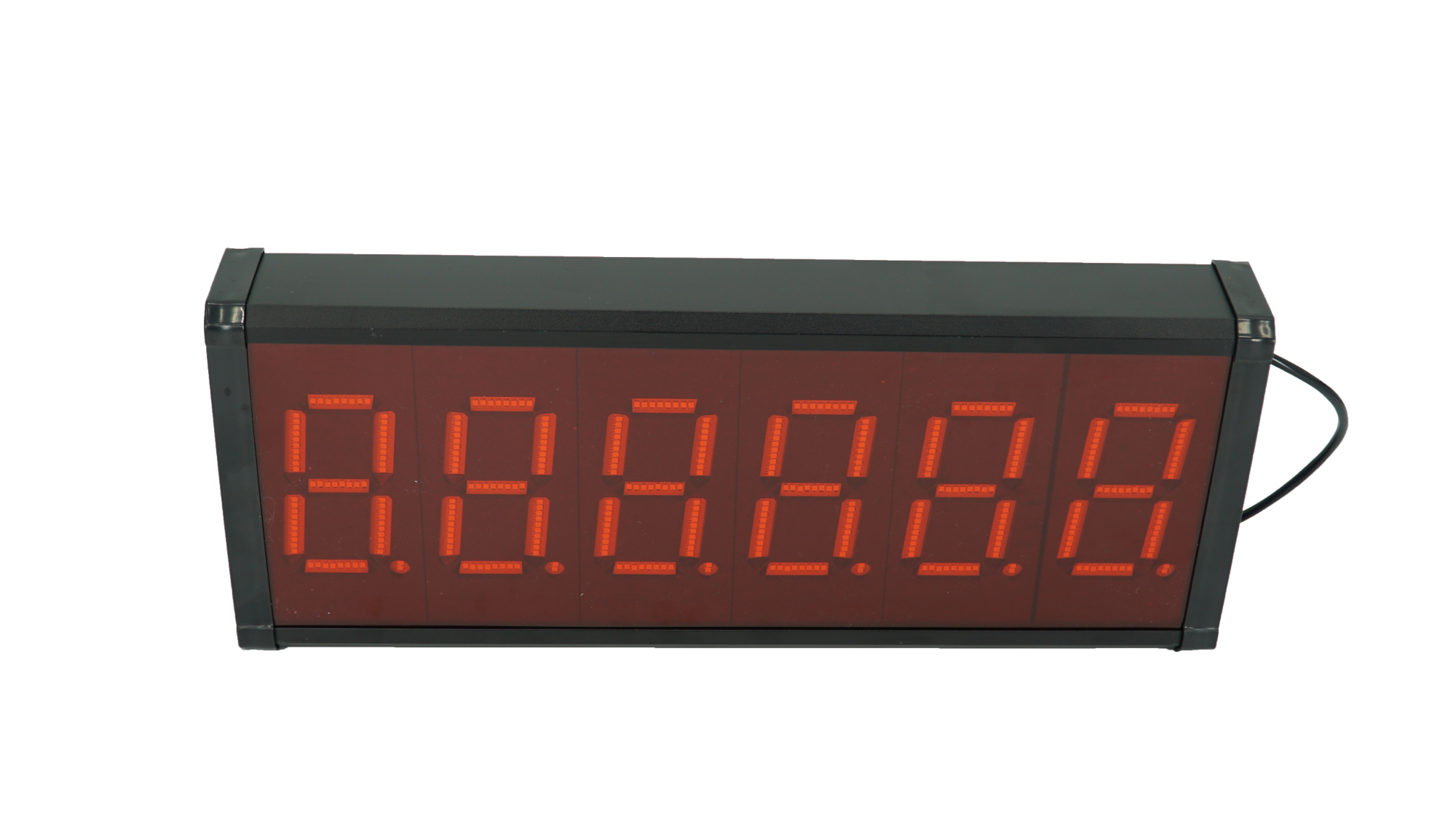

PHISHINE菲軒FXWDP-K系列稱重大屏幕顯示器

FXWDP-K系列稱重大屏幕顯示器有數顯型和漢顯型二種主要規格，已成功大批量應用于衡器行業。漢顯型， 除重量外，還可顯示漢／英廣告、時鐘、萬年歷等。

超長壽命， 超高亮度（是傳統大屏幕的 2—3 倍）， 防雨， 防塵， 便于安裝。

1. 工作電壓： 交流 220V/ 50Hz ,  可改外接直流 5V;

2. 工作／儲存溫度： －20 ℃ ~ 60℃/ —30℃ ~ 80 ℃ ;

3. 通訊方式： 電流環； RS232;   無線通訊， RS485 （選配）。

標配：PHISHINE菲軒

兼容：耀華 柯力 托利多 衡天 彩信 友聲 頂松 富林泰克 能克 昌信 秋毫 四方

訂制： 杰曼 志美 金鐘 賽多利斯 及 其它， 如 ： 分選、灌裝、配料、工控、無人值守系統等 。

另有： 無線版（無線大屏幕通訊距離300 米， 對衡器稱重儀表無特別要求。）

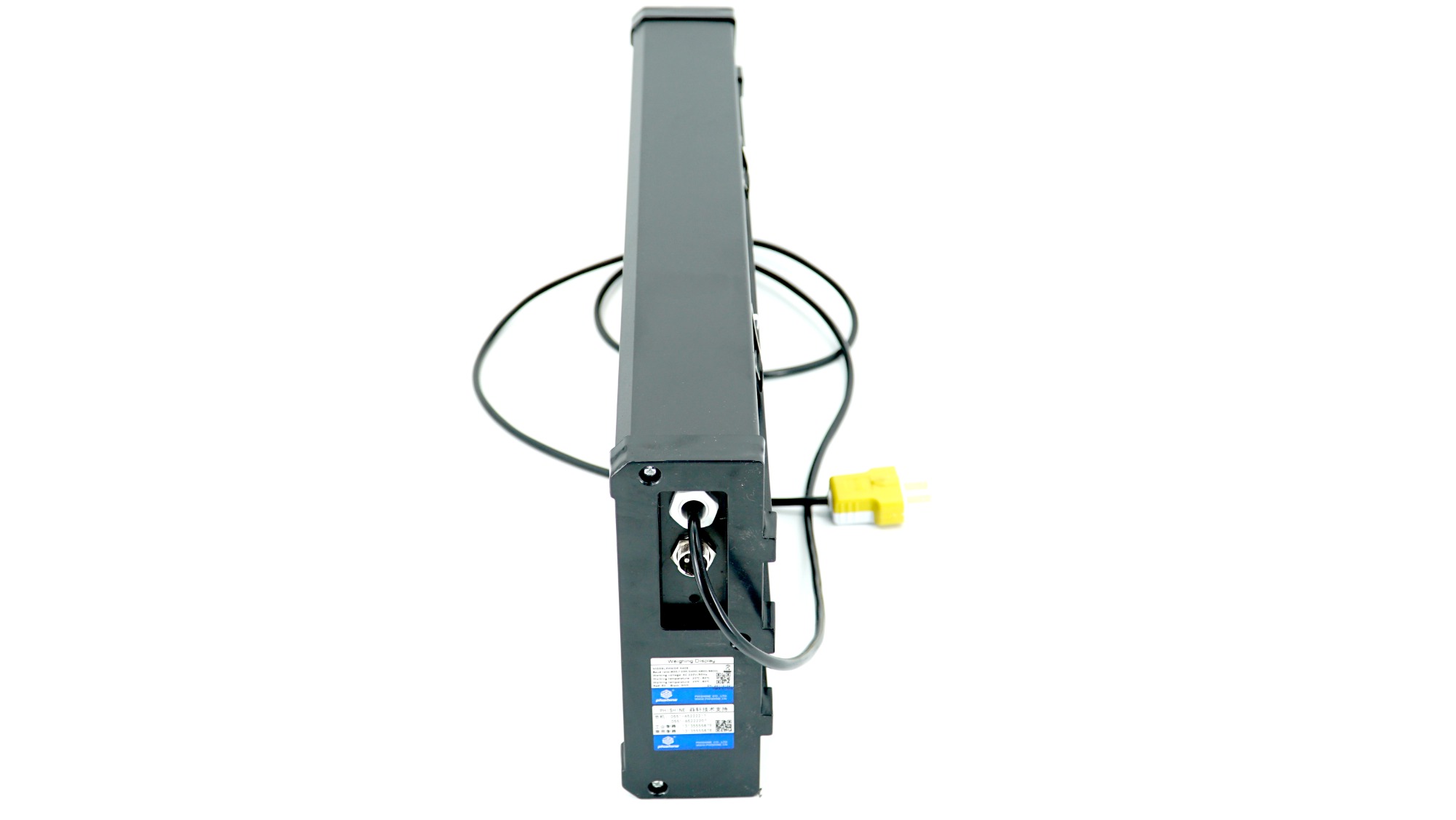

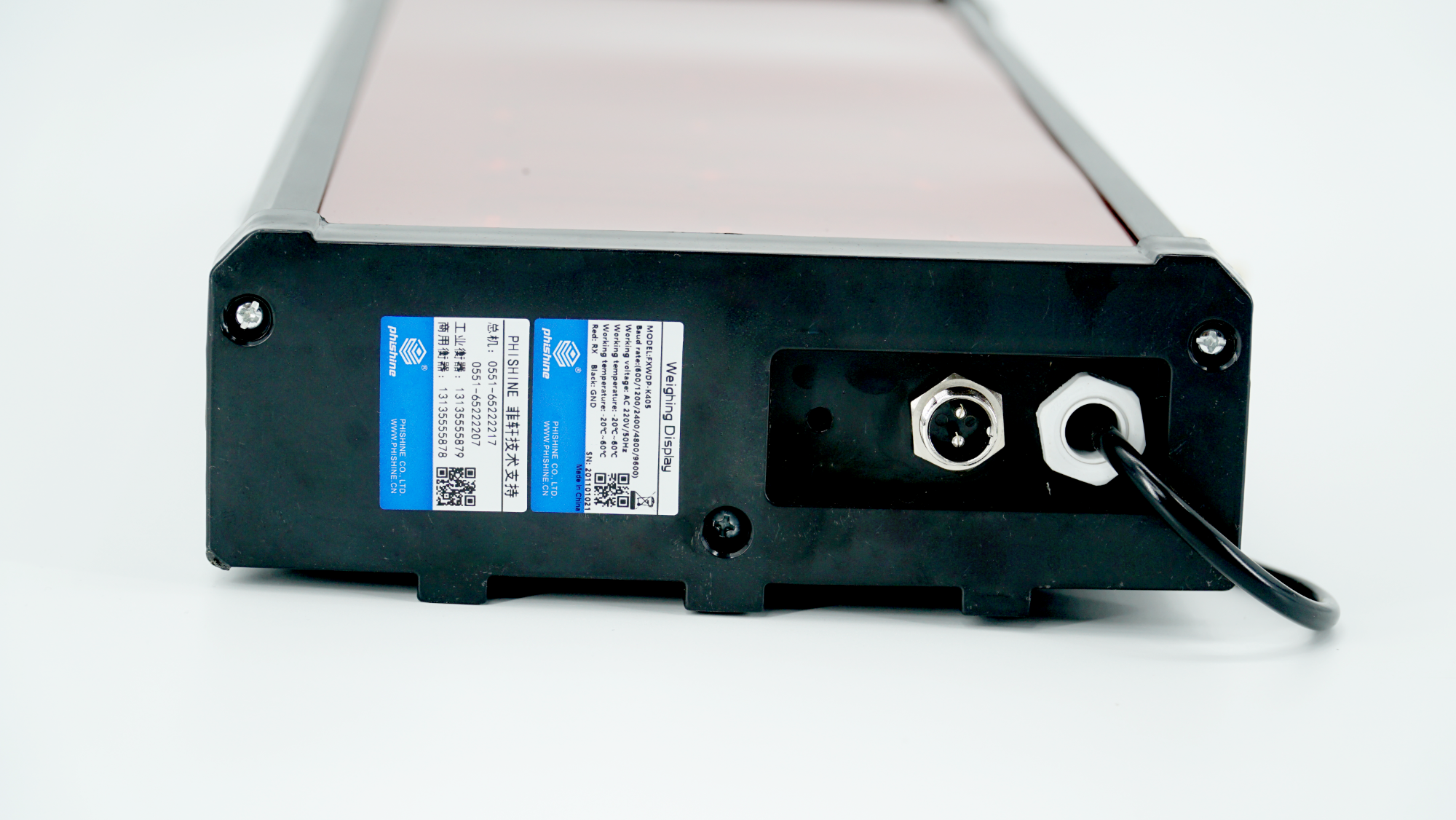

大屏幕通訊線一端為航空插頭 ( 1 紅、2 黑）， 另一端為 DB9 芯孔 ( 3 紅、5 黑， 連接計算機 232 串口或稱重儀表）和DB15 芯針 ( 9 紅、10 黑， 與耀華 柯力稱重儀表的電流環即插即用）。

大屏幕（FXWDP-K系列）內詈 18 種通訊協議， 可自適應稱重儀表。

（例： 托利多稱重儀表： 數據位改 8 位， 25 芯 2 紅 7 黑； 9800 稱重儀表： 9 芯 7 紅 8 黑。波特率與稱重儀表一樣） 使用 RS232 通訊時， 紅線為信號（接稱重儀表的 RS232-TXD  發送端）， 黑線為地（接稱重儀表 GND 端）， 大屏幕波特率與稱重儀表一致?？蓞⒖枷嚓P(guān)稱重儀表說明書或與本公司聯絡。

1、使用超級按鍵可實現大部分功能， 但修改廣告內容需要連接計算機或通過藍牙微信小程序?qū)崿F(xiàn)；

2、隨機光盤軟件無需安裝 ， 通過光驅或復制在硬盤中使用 。打開 “SendPrj " 文件即可；

3、如計算機無串口， 可以使用 USB 轉串口線；

4、本軟件中“模擬重量“ 發送數據給大屏幕 ， 以便確認計算機與大屏幕可靠連接。如連接不上 ， 請調整本軟件左下角的通訊端口， 并確認波特率與大屏幕一致。也可通過連接稱重稱重儀表測試大屏幕是否正常。

1、波特率600; 開機自檢后有顯示 “ BT 600”。也可調整為 1200、2400、4800, 9600;

2、重量延時（重顯不變時， 轉換到廣告的時間）為 2 分鐘；

3、顯示日期、時間、星期、農歷，0 位顯示方式等。

開機自檢后， 顯示“設置＂（數碼管屏在顯示波特率數值）時， 按笫一個按鍵（紅色／前面）進入設置狀態， 按第二個鍵

（黑色／后面）進行選擇， 第一個鍵確認， 至完成設首， 選擇“退出“， 即保存設詈。

大屏幕通訊線：一端為航空插頭 (1紅、2黑）， 另一端為 DB9芯孔(3紅、5黑，連接計算機 RSRS232串口或稱重儀表）和 DB15芯針( 9紅、10黑）。

大屏幕（通用版）內置18種通訊協議，可自適應稱重儀表。

使用 RSRS232通訊時， 紅線為信號（接稱重儀表的 RSRS232-TXD發送端），黑線為地（接稱重儀表GND

端）， 大屏幕波特率與稱重儀表一致?？蓞⒖枷嚓P(guān)稱重儀表說明書或與本公司聯絡。

附表 ：
