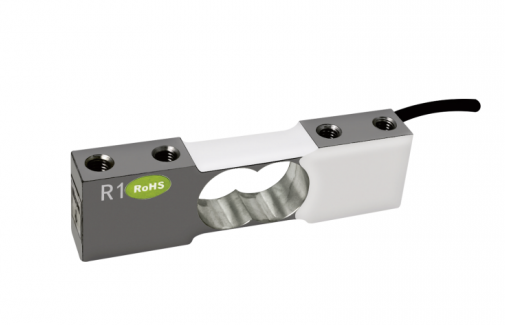

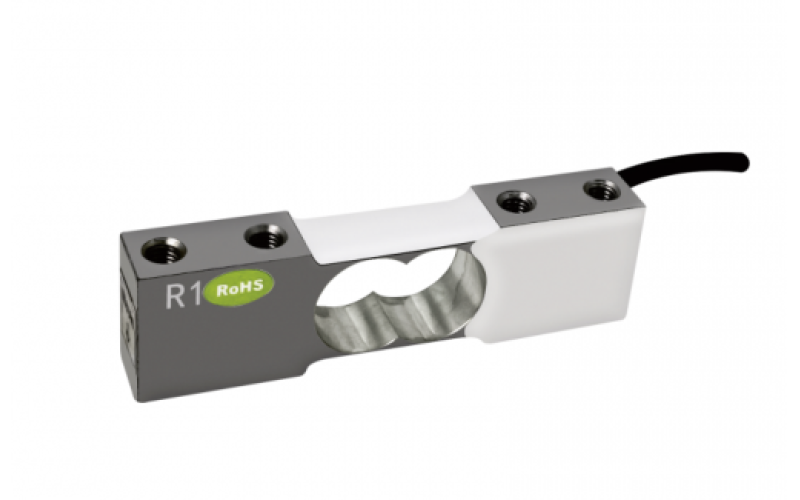

PSC-D96ZLL單點式稱重傳感器

?產品概述?

PSC-D96ZLL系列單點式稱重傳感器專為高精度稱重需求設計，適用于工業自動化、食品加工、醫療設備、電子稱重及物流倉儲等領域。該系列采用?鋁合金材質?，兼具輕量化與高剛性，?IP66/67防護等級?，可在復雜環境中穩定運行（-20℃~60℃）。量程覆蓋1kg至30kg，提供7種型號選擇（PSC-D96ZLL-1L/3L/6L/10L/15L/20L/30L），滿足多樣化場景需求。

?

核心優勢?

1. ?超高精度性能?

• ?非線性、滯后、重復性誤差均≤0.03%R.O.?，確保稱重?cái)?shù)據穩定可靠。

• ?蠕變與回零誤差≤0.03%R.O.?，30分鐘內輸出波動極小，適合長時間監測。

2. ?卓越環境適應性?

• ?溫度補償技術?：輸出受溫度影響僅0.01%R.O./℃，零點溫度漂移≤0.05%R.O./℃。

• ?IP66/67防護?：防塵防水，適用于潮濕、多塵或沖洗環境（如食品生產線）。

3. ?安全耐用設計?

• ?150%安全過載率+200%極限過載率?，有效防止意外超載損壞。

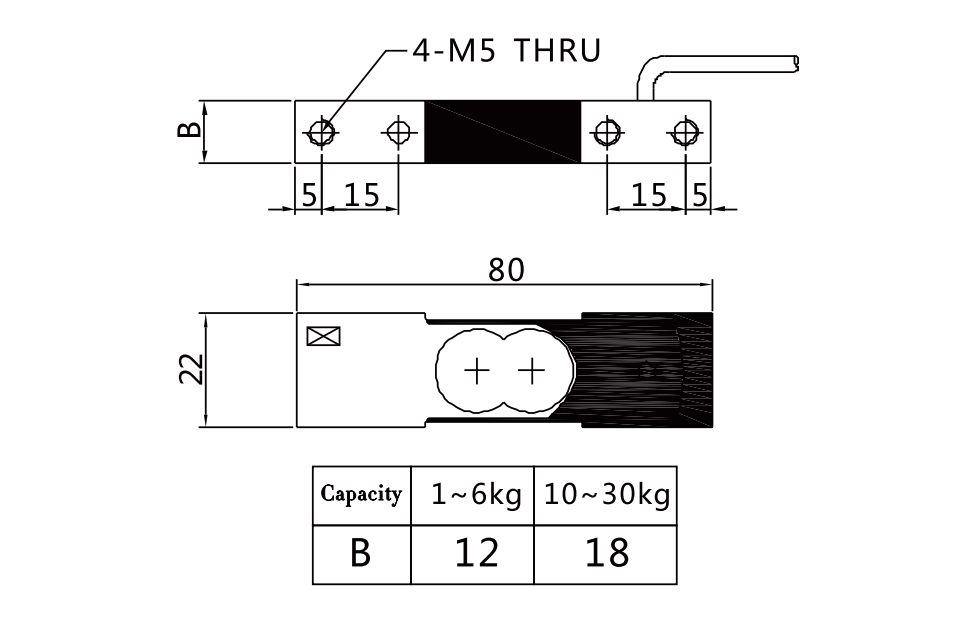

• ?鋁合金材質+緊湊結構?：0-6kg尺寸為Φ80*12*22mm，10-30kg尺寸為80*18*22mm，節省安裝空間。

4. ?便捷集成?

• ?標準四線制接線?（紅+、黑-電源；綠+、白-信號），支持5-12VDC寬電壓輸入。



?PSC-D96ZLL系列單點式稱重傳感器技術參數表?

?應用場景?

• ?工業自動化?：生產線檢重、物料分配、機器人抓取力反饋。

• ?食品醫藥?：包裝稱重、配方配料、灌裝精度控制。

• ?智能設備?：電子秤、試驗機、醫療床壓力監測。

• ?物流倉儲?：包裹分揀、貨架載重監控、AGV小車負載檢測。

?

常見問題解答（FAQ）?

?Q1：如何選擇合適量程？?

?答?：建議根據最大稱重值×1.2~1.5倍選擇。例如，實際需求為10kg時，推薦選擇15kg型號以延長傳感器壽命并避免過載風險。

?Q2：傳感器是否需要額外防護？?

?答?：

• 本系列傳感器已具備?IP66/67防護等級?，可防塵、防水。

• 需避免直接接觸強酸強堿或長時間高壓水沖擊（如工業清洗設備），極端環境下建議增加防護罩或隔離層。

?Q3：輸出信號如何接入系統？?

?答?：

• ?原始信號?：2.0mV/V差分信號，需通過稱重?變送器?、稱重儀表或?PLC模塊?轉換為標準信號（如4-20mA、0-10V、RS485）。

• ?遠程傳輸?：搭配RS485接口可實現長距離穩定通信，適合工業自動化系統集成。

?Q4：如何正確連接電源和信號線？?

?答?：

1. ?電源端?：

• ?紅色線?（電源+）接5-12VDC正極，?黑色線?（電源-）接負極。

• 嚴禁反接，否則可能損壞傳感器！

2. ?信號端?：

• ?綠色線?（信號+）和?白色線?（信號-）接入稱重儀表或PLC的差分輸入端口。

3. ?注意事項?：

• 使用屏蔽電纜時，屏蔽層需單端接地以抗干擾。

• 接線后建議用扎帶固定，避免拉扯導致接觸不良。

?Q5：信號線或電源線接反會怎樣？?

?答?：

• ?信號線接反?（綠/白調換）：稱重顯示值正負反向，需重新接線或通過軟件校正極性。

• ?電源線接反?（紅/黑調換）：可能導致傳感器電路燒毀，需立即斷電并檢查線路！




?Q6：電纜長度能否延長？是否需要屏蔽？?

?答?：

• ?延長電纜?：支持定制長度（如1m、3m），但超過0.3m時建議使用低阻抗線材，并搭配信號放大器減少衰減。

• ?屏蔽需求?：在電機、變頻器等強干擾環境中，必須使用屏蔽電纜，且屏蔽層接設備地線。




?Q7：接線后無信號輸出，如何排查？?

?答?：按以下步驟檢查：

1. ?電源檢測?：用萬用表測量紅黑線間電壓，確認是否在5-12VDC范圍內。

2. ?信號檢測?：

• 空載時綠白線間電壓應為±0.1mV/V（零點平衡）。

• 加載后電壓應隨重量線性變化（如10kg量程加載5kg，輸出約1.0mV/V）。

3. ?阻抗檢測?：

• 輸入阻抗應為1115Ω±10%，輸出阻抗1000Ω±10%，異常時可能內部損壞。

?Q8：是否需要外接信號調理電路？?

?答?：

• ?直接使用?：原始2.0mV/V信號需接入高精度AD模塊（如24位ADC）進行放大和數字化。

• ?變送器方案?：若需直接輸出4-20mA或RS485，推薦外接稱重變送器簡化系統集成。

?
